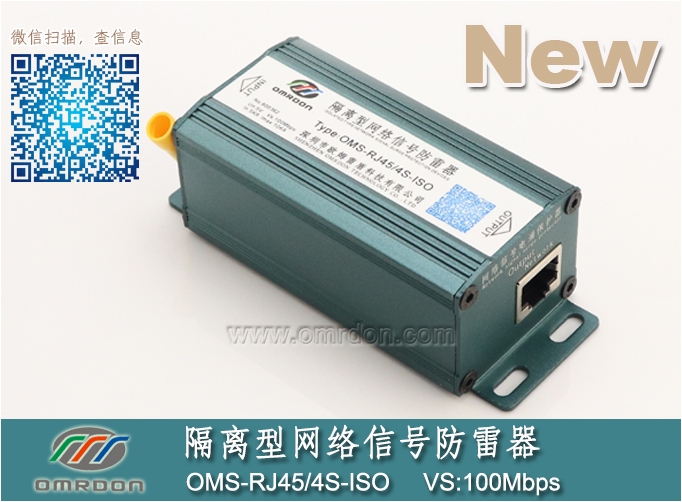

OMS-RJ45/4S-ISO 隔離型百兆網絡信號防雷器-
歐姆雷盾（OMRDON）隔離型網絡信號防雷器（SPD、電涌保護器）是依據IEC和GB標準設計，主要用于用于保護敏感的以太網100M高速網絡通信線路;使其免受雷電感應電壓、電網電壓波動干擾、靜電放電和大負載啟動產生的瞬間沖擊電涌電壓所造成的重大損壞。應用在雷擊保護區1-2區和2-3區。
| 名稱 | 隔離型百兆網絡信號防雷器 |
| 型號 | OMS-RJ45/4S-ISO |
| SPD類別 | 復合型SPD |
| SPD功能 | 具有隔離、限壓、限流功能 |
| 標稱電壓Un | 5V |
| 最大持續工作電壓Uc | 8V |
| 額定電流IL | 500mA |
| 標稱放電電流In( 8/20μs ) L-PG | 5kA |
| 最大放電電流Imax( 8/20μs ) L-PG | 10kA |
| IN時電壓保護水平Up | ≤15V |
| 插入損耗 Ae | ≤0.2dB |
| 最大傳輸速率 Vs | 100MHz |
| 響應時間 tA | ≤1ns |
| 保護等級 | IP 20 |
| 輸入/輸出接口 | RJ45 |
| 安裝方式 | 串聯 |
| 外殼材料 | 鋁合金 |
| 工作溫區T | 溫度-40～+70℃；濕度≤95%（25～30℃） |
| 測試標準 | GB18802.1 -18802.21，IEC61643-21：2000 |
2、內部采用兩級串聯復合型保護，殘壓低，使用壽命長；
3、具有過流、過壓、箝位三重保護功能，反應速度快；
4、當雷擊電涌侵入時，無需中止用電設備，不影響正常設備正常運行；
5、具有雜波隔離功能,隔離干擾信號,增強信號傳輸速率.
6、單路/4路/8路/16路/24路可自由選擇，安裝更方便，不占空間。-12
1、通流容量大：10KA(8/20μS)，高速反應（10 納秒），低損耗（≤0.2db)；

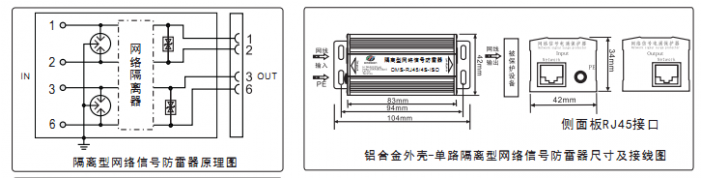

防雷器安裝方法
1、本系列網絡信號防雷器可以直接串聯安裝在被保護設備（或系統）前端，安裝時離被保護的設備（或系統）越近越好。
2、防雷器的輸入端（IN）與信號線相連,輸出端（OUT）與被保護設備相連,不可以接反。
3、防雷器的PE線必須要與防雷系統地嚴格的等電位連接，否則將影響工作性能。
4、該產品無需特別維護，安裝時盡量靠進設備端；當工作系統出現故障懷疑防雷器時，可拆除
防雷器后再檢查，若還原到使用前的狀態后恢復正常，則應更換防雷器。
5、防雷器接地用盡可能最短的線連接。該防雷器接地采用端子接地方式，接地線必須與防雷地
線（或被保護設備的外殼）相連。信號的屏蔽線可直接接到接地端子上。
6、該防雷器在不超過要求的條件下安裝是不需要長期維護的，只需系統例行維護；如在使用過
程中，信號傳輸出現問題，換下防雷器后信號傳輸恢復正常，說明防雷器已經損壞，需維修或更換。
防雷器安裝注意事項
1、防雷器輸出端所有端口均連接被保護設備；
2、輸入輸出線路請勿接反或接錯；
3、防雷器安裝在被保護設備前端越近效果越好；
4、設備需要定期檢查，產品劣化后必須立即更換；
5、接地一定要良好且接地電阻不大于4歐姆。
